Kompletna kombiskrutka STSR 10x90 A2 200 Nr:71202

009403

Nový produkt

6 ks na sklade

Hmotnosť: 0.006200 kg/ks

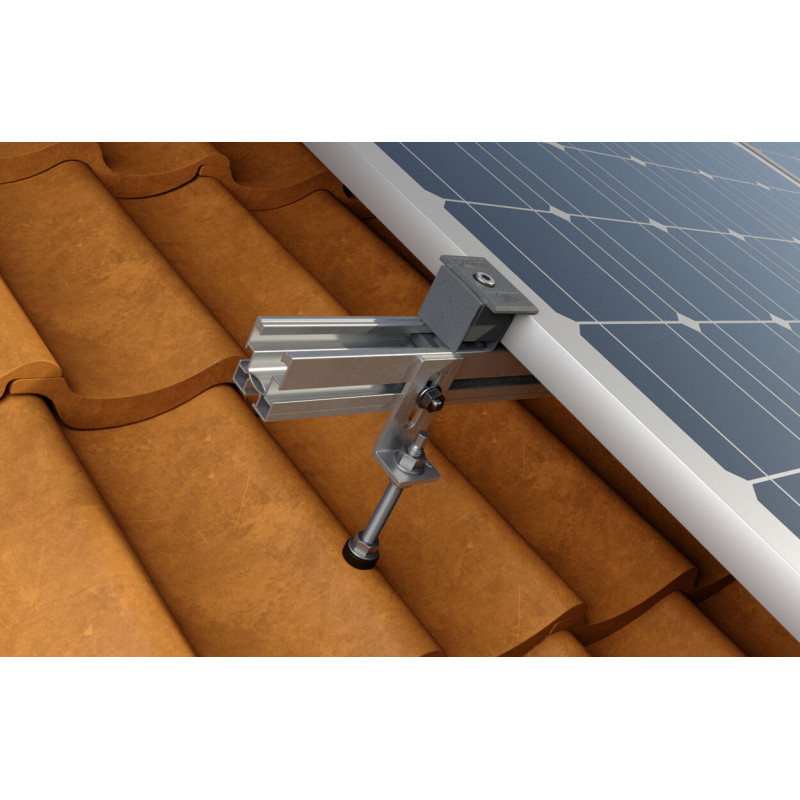

Dvojzávitová skrutka na upevnenie fotovoltaických systémov na strechách z vlnitých panelov alebo striech z umelých škridlí na nosnú konštrukciu z dreva, betónu alebo tehál a cementu.

Viac detailov

BAL: 25ks

3,71 € s DPH

3,71 € za ks

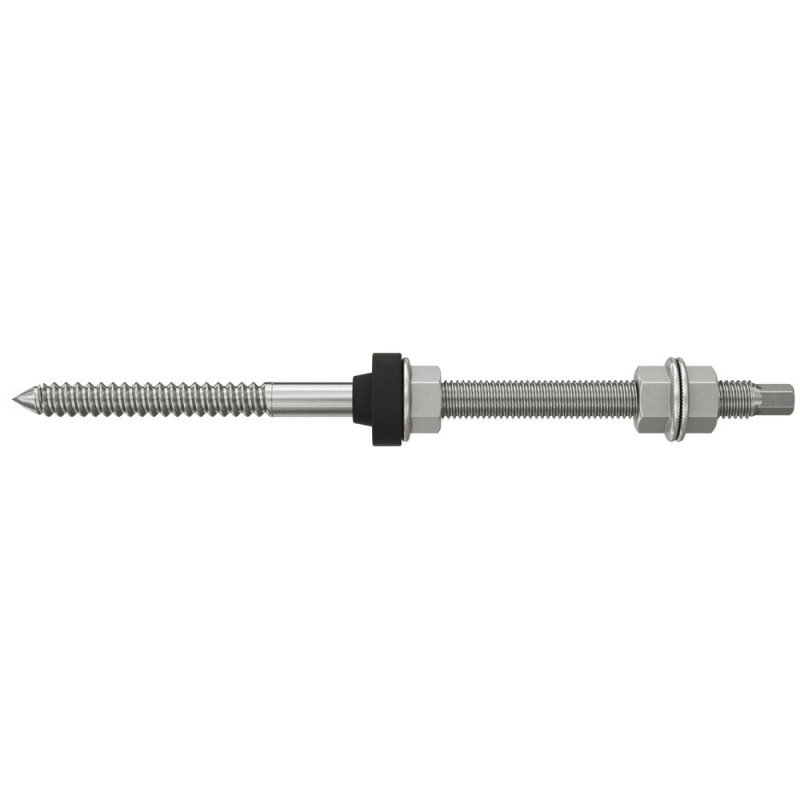

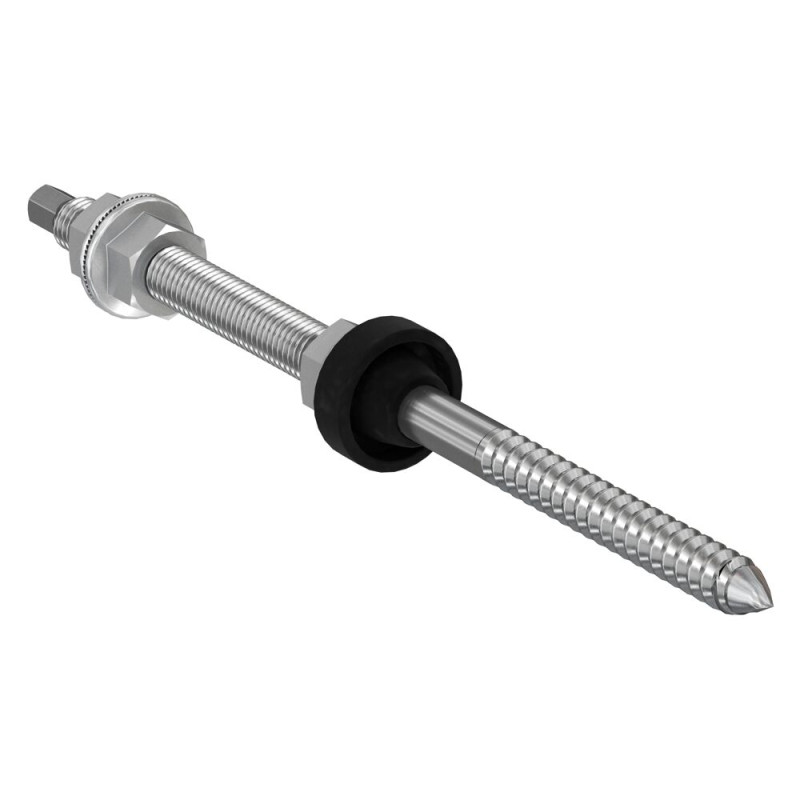

STSR je dvojzávitová skrutka z nehrdzavejúcej ocele A2 na upevnenie pomocných rámov fotovoltaických systémov na strechách z vlnitých panelov alebo striech z umelých sudov s drevenou nosnou konštrukciou. Vhodné aj na inštaláciu na betón s chemickou injektážnou maltou alebo do tehlovej a cementovej štruktúry s chemickou injektážnou maltou a injektážnymi kotevnými puzdrami FIS HK alebo FIS HN. Zabudované EPDM tesnenie pre utesnenie proti prenikaniu dažďa.

Výhody
  • Dvojzávitová skrutka STSR je dodávaná predmontovaná s EPDM tesnením, uťahovacou maticou a párom matíc pre pripojenie ku konzolám MW alebo SSP.
  • Rýchla montáž, pretože strešná krytina sa pri montáži nesmie odstraňovať.
  • Vďaka EPDM tesneniu je zachovaná vodotesnosť strechy.
Vlastnosti
  • Betónové nosníky a dosky
  • Tehlové a betónové stropy
  • Drevené trámy
Aplikácie
Vhodné pre strešné systémy z vlnitých panelov s:
  • SolarLight koľajnica
  • Koľajnica SolarFish
Upevnenie dvojzávitovej skrutky STSR:
  • S chemickou kotvou FIS V na betónové nosníky a dosky
  • S chemickou injektážnou maltou FIS V a puzdrom injektážnej kotvy FIS HK do tehlových a betónových stropov
  • Priamo na drevené trámy po vyvŕtaní pilotného otvoru
Stavebné materiály
  • Betónové nosníky a dosky
  • Tehlové a betónové stropy
  • Drevené trámy
Funkčnosť
  • Identifikujte dĺžku dvojzávitovej skrutky STSR v závislosti od hrúbky nosnej konštrukcie.
  • Stanovte osovú vzdialenosť dvojzávitových skrutiek STSR podľa zaťaženia snehom a vetrom v oblasti montáže a sklonu strechy.
  • Identifikujte polohu dvojzávitových skrutiek STSR v závislosti od nosnej konštrukcie a rozmiestnenia inštalácie.
  • Podperu vyvŕtajte podľa priemeru skrutky a typu podpery.
  • Dvojzávitovú skrutku STSR pripevnite ku konštrukcii umiestnením gumy EPDM do kontaktu so strechou.
  • Utiahnite maticu MU na tesnení, aby ste zachovali vodotesnosť.
  • Upevnite prípojnú dosku SSP alebo MW a nastavte jej výšku pomocou matíc MU F.
  • Miesto výstupu skrutky zo strechy opatrne utesnite bitúmenovým tmelom.

Montážna závrtná skrutka STSR do betónovej spodnej konštrukcie

Montážna závrtná skrutka STSR do spodnej konštrukcie z dutej tehly

Montážna závrtná skrutka STSR do drevenej spodnej konštrukcie
