Kompletna kombiskrutka STSR 10x90 A2 250 Nr:71203

Kód: 009404

Stav: Nový produkt

21 ks na sklade ks na sklade

Hmotnosť: 0.006200 kg/ks

Dvojzávitová skrutka na upevnenie fotovoltaických systémov na strechách z vlnitých panelov alebo striech z umelých škridlí na nosnú konštrukciu z dreva, betónu alebo tehál a cementu.

Viac detailov

BAL: 25ks

Zdieľajte na Facebooku
Poslať známemu

Poslať známemu

Kompletna kombiskrutka STSR 10x90 A2 250 Nr:71203

Dvojzávitová skrutka na upevnenie fotovoltaických systémov na strechách z vlnitých panelov alebo striech z umelých škridlí na nosnú konštrukciu z dreva, betónu alebo tehál a cementu.

Prijímateľ :

Meno Vášho známeho ^* :

E-mailová adresa Vášho známeho ^* :

^* Povinný údaj

alebo Zrušiť
Vytlačiť

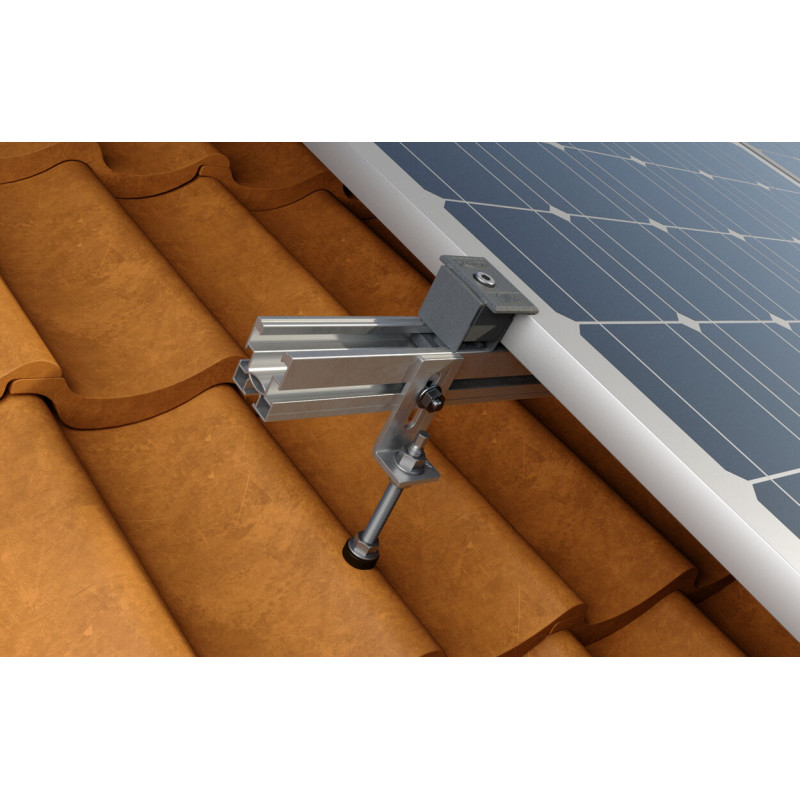

STSR je dvojzávitová skrutka z nehrdzavejúcej ocele A2 na upevnenie pomocných rámov fotovoltaických systémov na strechách z vlnitých panelov alebo striech z umelých sudov s drevenou nosnou konštrukciou. Vhodné aj na inštaláciu na betón s chemickou injektážnou maltou alebo do tehlovej a cementovej štruktúry s chemickou injektážnou maltou a injektážnymi kotevnými puzdrami FIS HK alebo FIS HN. Zabudované EPDM tesnenie pre utesnenie proti prenikaniu dažďa.

Výhody

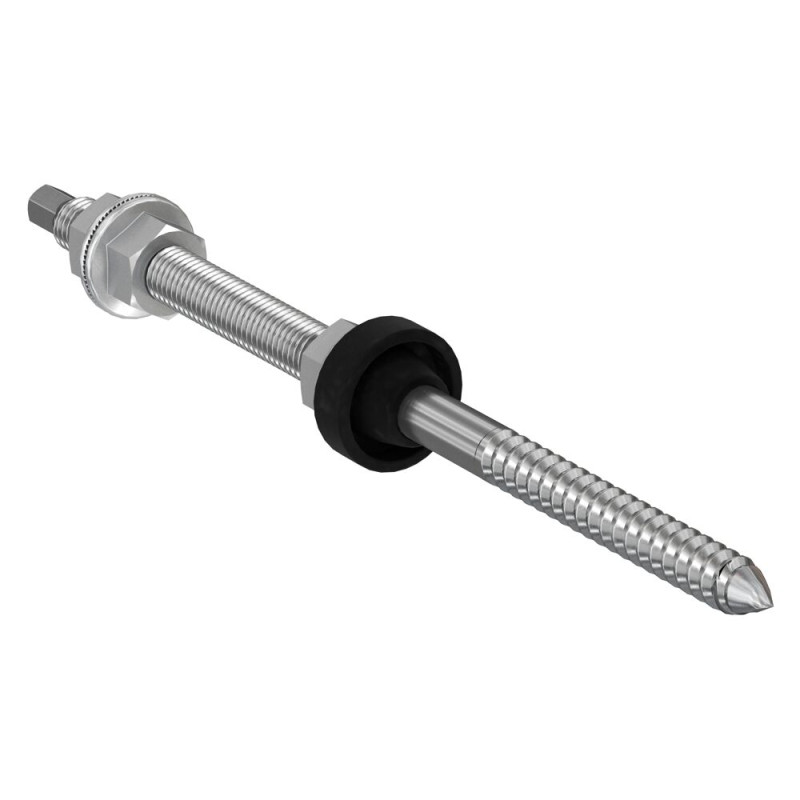

Dvojzávitová skrutka STSR je dodávaná predmontovaná s EPDM tesnením, uťahovacou maticou a párom matíc pre pripojenie ku konzolám MW alebo SSP.
Rýchla montáž, pretože strešná krytina sa pri montáži nesmie odstraňovať.
Vďaka EPDM tesneniu je zachovaná vodotesnosť strechy.

Vlastnosti

Betónové nosníky a dosky
Tehlové a betónové stropy
Drevené trámy

Aplikácie

Vhodné pre strešné systémy z vlnitých panelov s:

SolarLight koľajnica
Koľajnica SolarFish

Upevnenie dvojzávitovej skrutky STSR:

S chemickou kotvou FIS V na betónové nosníky a dosky
S chemickou injektážnou maltou FIS V a puzdrom injektážnej kotvy FIS HK do tehlových a betónových stropov
Priamo na drevené trámy po vyvŕtaní pilotného otvoru

Stavebné materiály

Betónové nosníky a dosky
Tehlové a betónové stropy
Drevené trámy

Funkčnosť

Identifikujte dĺžku dvojzávitovej skrutky STSR v závislosti od hrúbky nosnej konštrukcie.
Stanovte osovú vzdialenosť dvojzávitových skrutiek STSR podľa zaťaženia snehom a vetrom v oblasti montáže a sklonu strechy.
Identifikujte polohu dvojzávitových skrutiek STSR v závislosti od nosnej konštrukcie a rozmiestnenia inštalácie.
Podperu vyvŕtajte podľa priemeru skrutky a typu podpery.
Dvojzávitovú skrutku STSR pripevnite ku konštrukcii umiestnením gumy EPDM do kontaktu so strechou.
Utiahnite maticu MU na tesnení, aby ste zachovali vodotesnosť.
Upevnite prípojnú dosku SSP alebo MW a nastavte jej výšku pomocou matíc MU F.
Miesto výstupu skrutky zo strechy opatrne utesnite bitúmenovým tmelom.

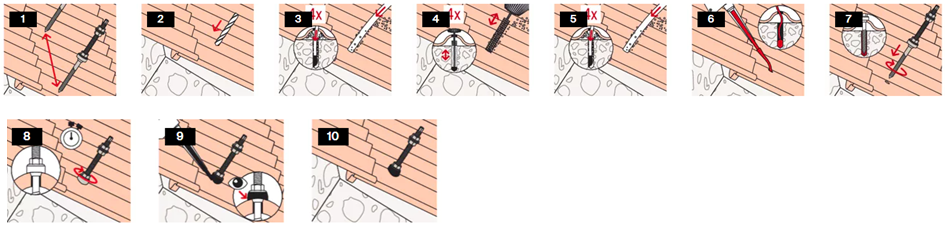

Montážna závrtná skrutka STSR do betónovej spodnej konštrukcie

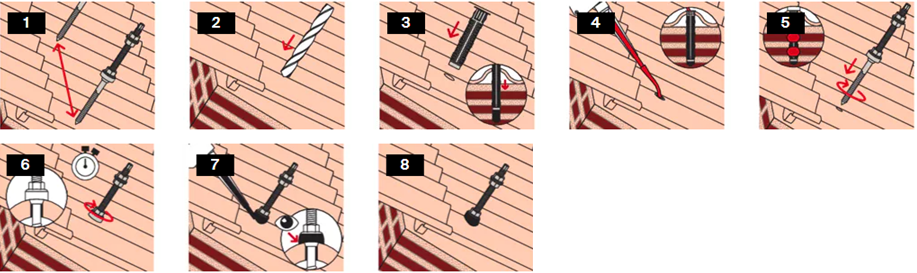

Montážna závrtná skrutka STSR do spodnej konštrukcie z dutej tehly

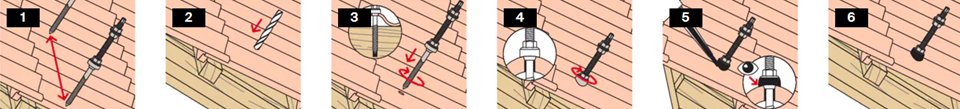

Montážna závrtná skrutka STSR do drevenej spodnej konštrukcie
